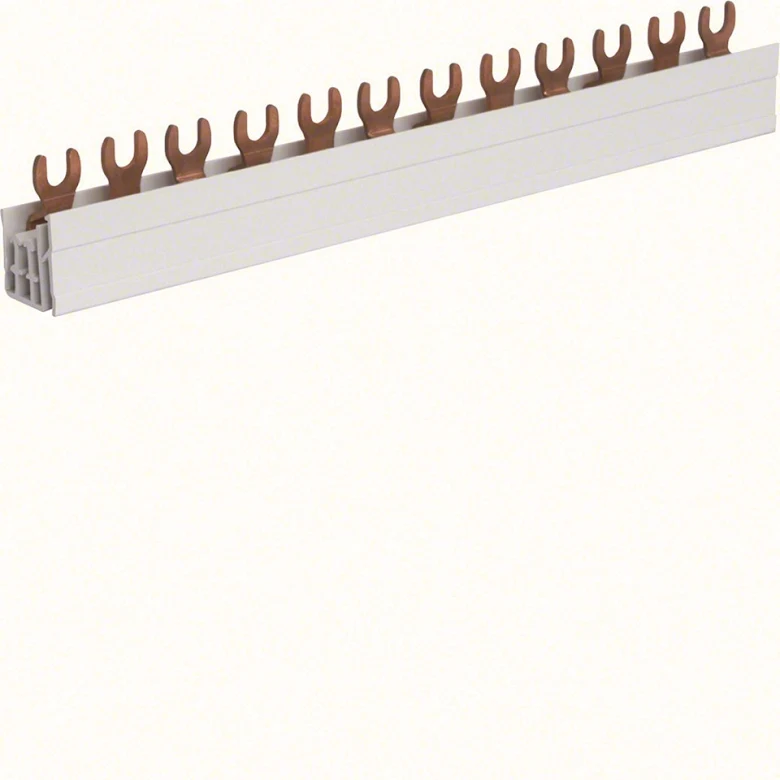

Hager 3-fasskena KDN för dvärgbrytare 3-fas 10-16kV
Beskrivning
Hager 3-fasskena KDN för dvärgbrytare 3-fas 10-16kV. Hagers 3-fasskenor/samlingsskenor med det nya systemet av gaffelanslutning. Passar 3-poliga dvärgbrytare i antingen 10mm² eller 16mm². Passar både QuickConnect dvärgbrytare och dem med skruvanslutning. QuickConnect är en snabbanslutning som sparar dig tid och garanterar dig även större driftsäkerhet! Istället för att skruva fast kablar, sticks de helt enkelt in i anslutningen. 3-polig samlingsskena för dvärgbrytare.
Ändstycke som tillval
- Olika längder: 121-, 175-, 210-, 265-, 320-, och 1000mm.
- KDN363 med 5 olika modulantal för 63A med 10kV och 10mm²
- KDN380 med 2 olika modulantal för 80A med 16kV och 16mm².
- För förbindning av både dvärgbrytare och överspänningsskydd
|
Serie |
KDN363 och KDN380 |
|
Polantal |
3P |
|
Moduler a' 17,5mm |
6 - 57 |
|
Klämmtyp |
QuickConnect eller Skruv |
|
Längd |
121mm - 1000mm |
|
Area |
10mm² / 16mm² |
|
Märkström |
63A - 80A |
|
Spänning |
10kV / 16kV |
|
Art.Nr. |
Ref.Nr. |
Ant.Mod. |
Ansl.area |
Längd |
EAN |
|
2108560 |
KDN363M |
6 Mod |
10mm² |
105 |
3250613741228 |
|
2108561 |
KDN363N |
9 Mod |
10mm² |
160 |
3250613741235 |
|
2108563 |
KDN363G |
18 Mod |
10mm² |
315 |
3250613741358 |
|
2108587 |
KDN363A |
12 Mod |
10mm² |
210 |
3250613740924 |
|
2108588 |
KDN363B |
57 Mod |
10mm² |
1000 |
3250613740962 |
|
2108589 |
KDN380A |
12 Mod |
16mm² |
210 |
3250613741006 |
|
2108590 |
KDN380B |
57 Mod |
16mm² |
1000 |
3250613741044 |
Dessa skenor är 3-fasiga
Serie KDN363 och KDN380 monteras enkelt med snabbanslutning
QuickConnect eller med traditionell skruvanslutning .
